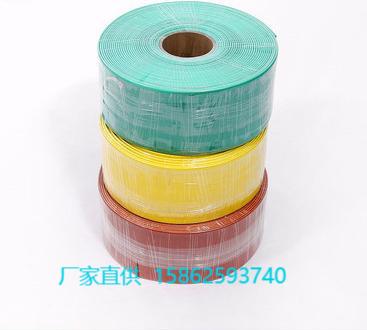

10KV母排保护套管 采用特殊聚稀烃经过特殊加工而成,具有极高的绝缘性能,广泛运用于变电站、高压柜等该系列产品在2000年被认定为江苏省高新技术产品，产品编号：000500G0030N
特点
•收 缩 比： 2：1 3：1
•收缩速度： 快
•常用颜色：红、橙、黄、蓝、绿、白、黑
温度范围
•连续使用温度：-55℃～105℃
•最低起始收缩温度：80℃
•最低完全收缩温度：120℃
应用范围
• 杜绝老鼠、蛇等小动物引起的短路故障
• 防止酸、碱、盐等化学物质对母排的腐蚀
• 防止检修人员误入带电间隙造成意外伤害
• 适应开关柜小型化的发展趋势
• 解决母线槽的相间绝缘问题
技术指标Technical Data |
序号 | 测试项目Property | 测试方法Test Method | 检测结果Typical Value | 1 | 拉伸强度Tensile Strength | ASTM D638 | 12 N/mm2 | 2 | 断裂伸长率Ultimate Elongation | ASTM D638 | 450% | 3 | 热冲击 Heat Shock @ 250º C | UL 224 | 通过passes | 4 | 低温试验 Cold Bend @ -30ºC | ASTM D2671 | 通过passes | 5 | 阻燃性 Flammability | UL 224, VW-1 | 通过passes | 6 | 击穿强度Dielectric Strength | ASTM D149 | 25kV/mm | 7 | 体积电阻率Volume Resistivity | ASTM D257 | 1x1014Ω•cm | 8 | 纵向收缩率Longitudinal Change | ASTM D2671 | Inside +/-10% | 9 | 吸水率 Water Absorption | ASTM D570 | <0.5% |
|
|
产品规格Product dimensions |
规格SIZE | 适合母排宽度mm
FIT FOR BUS-BAR | 收缩后壁厚mm
RECOVERED WALL THICKNESS | 包装长度
STANDARD PACK REEL | MPG 10-C-25/10 | 20-30 | 2.2±0.2 | 25m/卷、1m/根 | MPG-10-C-30/12 | 30-40 | 2.2±0.2 | 25m/卷、1m/根 | MPG-10-C-40/16 | 40-50 | 2.5±0.2 | 25m/卷、1m/根 | MPG-10-C-50/20 | 50-60 | 2.5±0.2 | 25m/卷、1m/根 | MPG-10-C-65/25 | 60-70 | 3.0±0.3 | 25m/卷、1m/根 | MPG-10-C-75/30 | 80-90 | 3.0±0.3 | 25m/卷、1m/根 | MPG-10-C-85/35 | 90-100 | 3.0±0.3 | 25m/卷、1m/根 | MPG-10-C-100/40 | 120 | 3.0±0.3 | 25m/卷、1m/根 | MPG-10-C-120/50 | 140 | 3.0±0.3 | 25m/卷、1m/根 | MPG-10-C-150/60 | 180 | 3.0±0.3 | 25m/卷、1m/根 | MPG-10-C-200/60 | 240 | 3.0±0.3 | 25m/卷、1m/根 |
|
特别说明：1.xx代表电压等级：10(代表10kv): |
| 2.c代表颜色：RD(红) GN(绿)YW(黄)BE(蓝)BK(黑) |
