想要涂层长期稳固地抓住钢材表面，必须提供一个洁净的、粗糙的表面，因此涂保护涂层之前必须对金属表面进行处理，除去天然氧化皮、腐蚀产物、油脂以及热处理和加工过程中形成的氧化皮等，其目的是清洁基体表面，在表面制造一定的粗糙度，以使涂层和钢材表面牢固黏结。

    对钢材表面进行处理是整个涂层系统成败的关键，涂层系统的预期使用寿命在很大程度上取决于表面处理的彻底程度。我们通常所看到的涂层剥离、脱落便是表面处理不当所引起的。各种因素对涂层质量的影响见下表。

    经过处理后的表面要求洁净无缺陷（无油污、灰尘及水分，无焊疤、毛刺、尖锐角等）、具有一定的表面粗糙度（由锚纹深度表示，不超过涂膜厚度的1/3，一般为50～70微米），达到涂料及设计工艺要求的表面质量等级。有关钢材表面处理质量等级的标准有：瑞典SIS 55900、 美国SSPC SP、国际标准化组织ISO8501、中国国家标准GB8923以及石油行业标准SYJ4007。

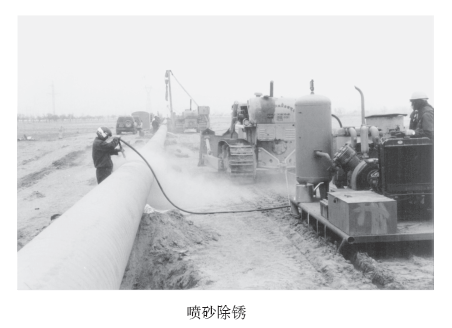

     用机械方法（如砂轮）处理。

    如何对表面处理的质量进行检验呢? 代表基体表面粗糙度的锚纹深度可采用专门的仪器测量，其他如洁净度、外观等采用目测标准，对照有关表面处理质量等级标准中规定的要求和相应的彩色图片，由专业质量控制人员进行检验。
